一、系统概述
　　 村村响预警广播系统定位：基层政务信息发布平台、转播各级人民广播电视台节目和自办节目的文化宣传平台、灾害事故预警信息平台。系统以区为一个系统单元，系统设计和设备配置应体现“因地制宜、资源共享、独立运行、技术先进、安全可靠、经济实用、确保长效”的原则。
　　 本方案采取共缆传输调频广播及无线调频广播相结合的方式。在有线电视得到广泛普及的农村，区自制或转播的广播节目通过有线电视网络传输至乡镇，乡镇使用调频广播发射机将广播信号覆盖整个乡镇，村使用调频扩声设备同步广播。
　　 方案的描述：
　　 1、广播村村通：区级广播通过在有线电视网络传送至乡镇，乡镇采用无线调频的方式传输至村，实现区-乡-村联动广播。
　　 2、逐级规范广播：广播可从区-乡-村逐级广播，且逐级受控制。
　　 3、双模式广播：乡可受区级广播控制也可独立使用广播，村可受区、乡镇广播控制，也可独立使用广播。
　　 4、优先权广播：村-乡-区逐级具有优先权，有紧急广播时可随时使用广播工具对全村、全乡进行最快捷、最直接的通知作用。
　　 5、气象预警广播：可对接气象、水利、地质等网络或短信预警信息，接收到预警信息即进行语音播报，起到最快捷、最有效的预警广播。
二、共缆传输调频广播及无线调频广播
　　 （一）共缆传输调频广播的优势
　　 1、资源充分利用、投资省。利用有线电视线路来传输调频广播，网络利用率高，投资省、安装简单，维护方便。
　　 2、性能稳定。由于采用有线同轴电缆传输，因此不受外界村电磁波干扰，性能稳定。而且无需报批频率。
　　 3、可对点寻址广播。调频广播的前端使用编码遥控，可对终端的某个点或某个区进行点对点的远程控制。具有可寻址功能的广播可以在广播中心，任意的选择某个点(区)的调频接收设备，进行对点广播及喊话。
　　 4、音质好。有线调频广播传输的是高频信号，没有高频损耗，音质优美清晰。给乡镇广播提供优质音源，传输高质量广播。
　　 5、扩容性强。共缆调频广播是射频信号传输，不受功率、音频信号等因数的影响，只要有线电视通到哪，调频广播就能传到哪。
　　 （二）无线调频广播的优势
　　 调频广播是一种以无线发射来传输广播的方式。具有无需立杆架线，覆盖范围广，无限扩容，安装维护方便，投资省，音质优美清晰的特点。彻底解决了传统有线广播布线困难、安装复杂、扩容性差、损坏墙面及环境等问题。对于目前规模大、地域广的地区来说，调频广播具有传统的有线广播无法比拟的优越性。
　　 1.安装简单、维护方便：无线调频广播只要将发射机和发射天线用馈线相连，再将发射天线立在室外的制高点,终端使用调频音箱，通上市电即可接收调频广播。设备检修也很简便，只需检测某个终端音箱或前端设备即可。完全避免了有线广播检修难的问题。（有线广播的检修需要从接收终端、线路再到前端设备一路检测，方能判断是哪部分的问题。）
　　 2.无限扩容、发展无瓶颈：无线调频广播只要在无线调频信号覆盖的范围以内，使用无数个音箱都可以接收，可无限扩容。彻底解决了有线广播扩容难的问题。（有线广播要增加音箱需要增加功放、再从机房架设一次线路。）
　　 3.可对点寻址广播：调频广播的前端使用编码遥控，可对终端的某个点或某个区进行点对点的远程控制。
　　 4.性能稳定：
　　 调频发射机采用的是微电脑锁相，发射频率不漂移。
　 调频发射前级采用了目前最先进的双锁频副载波（SCA）遥控编码技术，频率准确稳定，遥控音箱开关机可靠无误。
　　 5.音质清晰优美：无线调频广播传输是从调频发射设备中将音频信号发出，接收设备将其信号接收到并广播出来，在此过程中避免了线路中高频和低频的损耗，所以调频音箱中出来的声音高音洪亮、低音浑厚，整个声线非常的饱满，音质优美而清晰。
　　 （三）解决农村调频广播防雷问题是重中之重。
　　 农村调频广播设备：如发射天线、调频收扩机、高音喇叭，都是安装在地势较高的地方，且露天的环境。非常容易遭雷击。农村调频广播的建设要非常注重设备防雷问题。防雷的问题不解决，那花费较大财力建设的村村通调频广播，只能是昙花一现，到头来“喇叭变哑巴”，劳命伤财。
　　 本系统调频广播非常注重防雷问题：
　　 发射天线及电源的防雷，采用了专用的防雷设备。
　　 调频收扩机的防雷，采用进口的防雷器件组成的三级防雷链，为国内首创。确保了设备的安全使用。
　　 调频收扩机，设置过流、过压、过热、短路保护装置，性能稳定，故障率低。
三、县级智能广播系统
　　 1.系统介绍
　　 区级广播：（1）开发区自制或收转老百姓爱听的农村广播节目，通过调频调制器将广播信号调制成调频信号，在有线电视网络中传输至各乡镇。
　　 （2）开发区建立无线发射台传输广播节目，使用调频音柱接收广播节目，实现同步广播。
　　 乡镇广播：乡镇使用调频收转机将开发区广播节目接收再送至乡镇发射机，乡镇无线调频发射机将广播信号无线覆盖全乡镇。
　　 村级广播：使用调频收扩机接收乡镇广播节目，并驱动高音喇叭进行同步广播。
　　 2.设计依据
　　 国标《GB-43111-84调频广播发射机标准》
　　 广电部标《GY15-84调频接收机标准》
　　 国际电联ITU-T有关标准
　　 国标GB50200-94《有线电视系统工程技术规范》
　　 建筑、通信有关行业标准
　　《民用建筑电气设计规范》GBJ/T16-1992。
　　《有线电视广播设计技术规范》
　　《工业企业通信设计规范》GBJ42-1981
　　《智能建筑设计标准》（GB/T50314-2000）
　　《建筑智能化系统工程设计标准》（DB32/191-1998）
　　《系统接地形式及安全技术要求》（GB14050-93）
　　《专业录播结构标准》
　　 3.系统原理图
　　 区级广播原理图
　　 区广播原理图解释：
　　 （1）广播机房采用专业工控PC与专业声卡，在专业音频编辑工作站软件的支持下，配套DVD、话筒、PC数字音源、数字　　调频收音头等音源实现广播直播与录播。
　　 （2）区采用可寻址数字编码调频调制器将广播节目调制成射频信号，送入到混合器，由光发射机将调频广播信号在CATV光纤网络中传输至各乡镇、村。
　　 （3）各区有需要广播的区域，只需使用可寻址调频接收终端接收广播节目实现联播。
　　 （4）紧急广播时可通过通讯设备，远程控制广播机房设备，实现紧急预警广播。
　　 （5）整套系统形成区指挥平台，可对某乡镇或所有乡镇进行紧急广播指挥。
　　 乡镇广播原理图

　　 乡镇广播原理图解释：
　　 （1）乡镇广播机房使用可寻址调频收转机，可自动接收区区广播信号，并且自动开启乡镇广播设备，实现区、乡镇、村广播联播。
　　 （2）乡镇广播配套DVD、话筒、数字调频收音头等音源可自制广播节目。
　　 （3）乡镇采用调频广播发射机，将广播节目向所辖村无线覆盖。
　　 （4）乡镇使用可寻址调频接收终端接收广播节目实现联播。
　　 （5）有紧急广播时可通过通讯设备（手机、电话、电话控制器等），远程控制广播机房设备，实现紧急预警广播。且可控制某个村或多个村进行紧急广播。

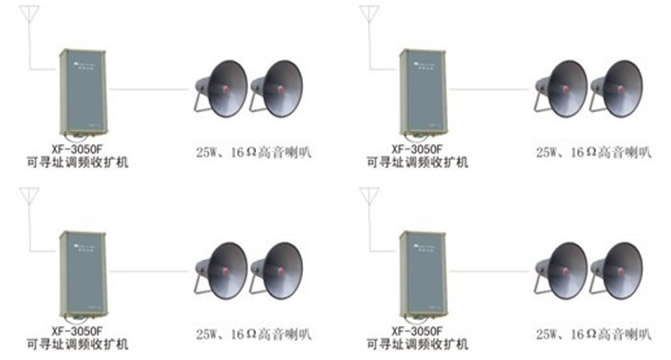

　　 村广播原理图
　　 村广播原理图解释：
　　 （1）村使用可寻址调频收扩机接收调频广播节目，驱动高音喇叭进行广播。
　　 （2）村也可使用可寻址调频音柱接收调频广播节目，实现联播。
　　 （3）村广播站可使用通讯设备，远程控制本村广播设备，实现村级独立广播与紧急预警广播。

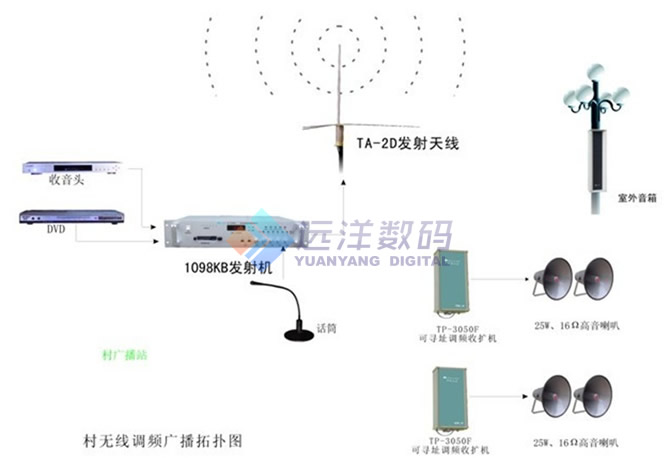

　　 村广播系统第二种方式拓扑图
　　村广播方式二实现解释：
　　 （1）村广播站配置DVD、话筒、卡座等音源可与调频发射机连接，实现村级独立广播。发射机中内置电话控制器通过电信网络远程传输广播节目至本村进行紧急预警广播。
　　 （2）通过收转机从有线电视网络中收转上级信号，收转过来的信号通过解调后送给发射机，发射机通过再一次的编码后将信号通过发射天线将信号发射出去，终端接收设备解调后传给扬声器发出声音，上级信号通过编码的优先级别从而控制、切断本级信号，上级广播信号优先本级信号。
　　 （3）村使用可寻址调频收扩机接收各级调频广播节目，驱动高音喇叭进行广播。
　　 （4）村也可使用可寻址调频音柱接收调频广播节目，实现联播。
